С 1 ноября 2024 НПО «Стример» распродаёт складские остатки УЗИП класса I+II, II для систем постоянного тока!
На товары, участвующие в распродаже, предоставляется дополнительная скидка.


Товары, участвующие в распродаже:

Артикул Стример Наименование
111 107 РИФ-Э-I+II 48=/4 с
111 007РИФ-Э-I+II 48=/4
122 008РИФ-Э-II 48DC/15


Итоговую стоимость с учётом дополнительной скидки уточняйте у дистрибьютора

Логотип Стример

Логотип Стример формата PNG

Скачать

Логотип Стример формата SVG

Скачать

Логотип Стример в кривых

Скачать

Баннер "Продукты Стример" 1856х472 (другие размеры - по запросу)

Скачать

Баннер "Защита от импульсных перенапряжений Стример"

Скачать

Баннер "Защита от прямых ударов молнией Стример"

Скачать

Баннер "Защита от индуктированных перенапряжений в результате ударов молнии Стример"

Скачать

Стример (до 500 знаков)

Стример — крупнейший в России разработчик и производитель устройств молниезащиты для электрических сетей, а также изготовитель УЗИП и уникальных продуктов: систем для соединения КЛ с ВЛ и модулей для восстановления масляной изоляции трансформаторов.

Продукция Стример регулярно проходит проверку на в реальных условиях в собственном испытательном центре. Над разработкой продуктов трудится команда из 30 учёных и инженеров.

Стример (до 1500 знаков)

Стример — крупнейший российский разработчик и производитель устройств молниезащиты для электрических сетей, а также изготовитель УЗИП и уникальных продуктов: систем для соединения КЛ с ВЛ и модулей для восстановления масляной изоляции трансформаторов.
Продукция Стример регулярно проходит проверку в реальных условиях в собственном испытательном центре. Над разработкой продуктов трудится команда из 30 учёных и инженеров.


Молниезащита воздушных линий

  • Защита от индуктированных перенапряжений. Оснащение объекта защитой от индуктированных напряжений обеспечивает бесперебойную работу инженерной инфраструктуры в случае удара молнией вблизи от воздушных линий.
  • Защита от прямых ударов. Решение обеспечивает защиту воздушной линии от последствий прямого удара молнии в фазные провода.
  • Защита подходов ВЛ 6,10,35 к подстанциям. Для организации защищенного подхода, рекомендуем оснащать четыре ближайшие к подстанции опоры комплектами разрядников типа РМКЭ. Применение разрядников типа РМКЭ обеспечивает ограничение набегающей с воздушной линии волны перенапряжения, а также снижения вероятности близких КЗ.
  • Изолятор-разрядник на основе МКС. Принципиально новое устройство, сочетающее в себе функции изолятора и функции молниезащитного устройства в одном изделии.


Устройства защиты от импульсных перенапряжений

УЗИП для систем электроснабжения:

  • РИФ-Д — УЗИП для защиты частного дома.

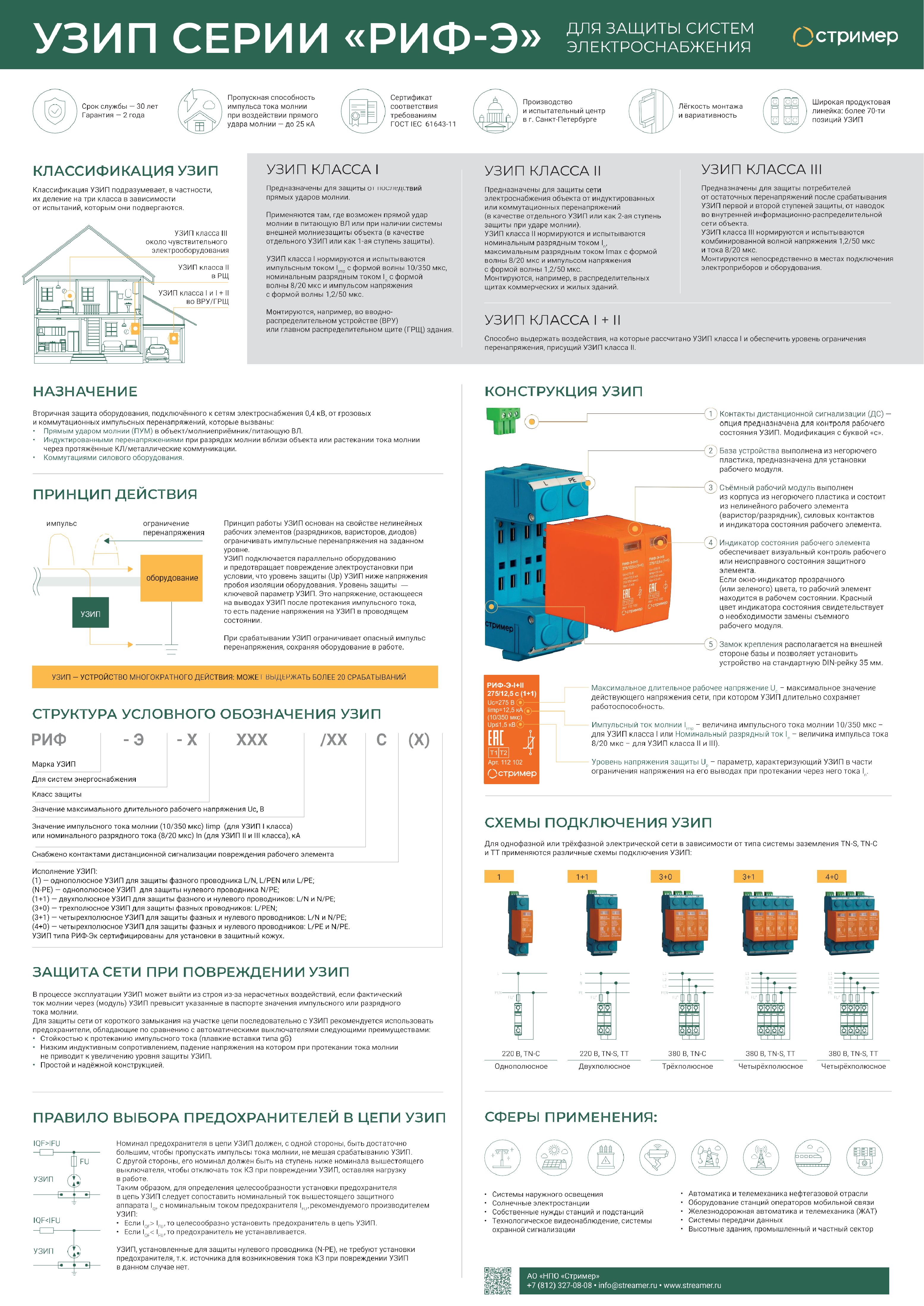

  • РИФ-Э — УЗИП для систем электроснабжения классов I, I+II, II, III, II+III, а также II и I+II для постоянного тока.
  • РИФ LED — УЗИП для защиты уличного освещения (IP66).
  • РИФ-И — УЗИП для информационных систем.

УЗИП для информационных систем в стандартном и взрывозащищённом исполнении.

Фото, описание, характеристики продуктов молниезащиты

Разрядник мультикамерный РМК-20-IV-УХЛ1/021

Фото https://streamer.bitrix24.ru/~TNaRT

Цена: 6 735,3 руб.

Разрядник предназначен для защиты воздушных линий электропередачи напряжением 6-20 кВ трехфазного переменного тока с неизолированными и защищенными проводами от индуктированных перенапряжений и их последствий. Разрядник устанавливается на ВЛ с любыми видами опор и изоляции, за исключением опорной изоляции, и рассчитан для эксплуатации в макроклиматичесих районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).
Схема установки разрядника РМК-20-IV-УХЛ1/021 на ВЛ — по одному разряднику на опору с последовательным регулярным чередованием фаз.

Мультикамерная система — запатентованная разработка Стример, не имеющая аналогов в мире.
Преимущества разрядников на основе мультикамерной системы:

  • Не требуют обслуживания. Периодические испытания не требуются, достаточно визуального осмотра разрядников с земли один раз в год;
  • Применение МКС исключает возможность выхода разрядников из строя любых видов воздействия молнии (индуктированные перенапряжения, обратные перекрытия, прямые удары молнии) и, следовательно, затраты на его вынужденную замену и выполнение ремонтно-восстановительных работ;
  • Установка разрядников не требует специального заземления опор;
  • Антивандальное исполнение, препятствующее несанкционированному демонтажу разрядников с ВЛ;
  • Срок службы — не менее 40 лет, гарантийный срок — 5 лет.


Технические характеристики РМК-20

Класс напряжения, кВ6, 1015, 20
Наибольшее длительно допустимое рабочее напряжение, кВ, не более1224
Искровой промежуток, мм40-6060-80
Импульсное разрядное напряжение, кВ, не более100100
Одноминутное переменное напряжение, кВ, не менее:
  • в сухом состоянии
  • под дождём
30
20
40
30
Гашение дуги тока двухфазного замыкания на землю:
  • действующее значение периодической составляющей при наибольшем рабочем напряжении, кА
  • амплитудное значение импульсного тока через разрядник, кА

1,2


3


1,2


3

Время отключения сопровождающего тока, мс, не более1010
Выдерживаемый импульсный ток длительностью до полуспада не менее 50 мкс, не менее 2-х воздействий, кА3030
Пропускная способность, Кл1,61,6
Масса, кг0,90,9

Разрядник мультикамерный РМК-20-IV-УХЛ1/121

Фото https://streamer.bitrix24.ru/~TQRzZ

Цена: 6 735,3 руб.

Разрядник предназначен для защиты воздушных линий электропередачи напряжением 6-20 кВ трехфазного переменного тока с неизолированными и защищенными проводами от индуктированных перенапряжений и их последствий. Разрядник устанавливается на ВЛ с опорной полимерной изоляцией с диаметром оконцевателя 41-50 мм, и рассчитан для эксплуатации в макроклиматичесих районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).
Схема установки разрядника РМК-20-IV-УХЛ1/121 на ВЛ — по одному разряднику на опору с последовательным регулярным чередованием фаз.

Мультикамерная система - запатентованная разработка Стример, не имеющая аналогов в мире.
Преимущества разрядников на основе мультикамерной системы:

Не требуют обслуживания. Периодические испытания не требуются, достаточно визуального осмотра разрядников с земли один раз в год;
Применение МКС исключает возможность выхода разрядников из строя любых видов воздействия молнии (индуктированные перенапряжения, обратные перекрытия, прямые удары молнии) и, следовательно, затраты на его вынужденную замену и выполнение ремонтно-восстановительных работ;
Установка разрядников не требует специального заземления опор;
Антивандальное исполнение, препятствующее несанкционированному демонтажу разрядников с ВЛ;
Срок службы — не менее 40 лет, гарантийный срок — 5 лет.


Технические характеристики РМК-20

Класс напряжения, кВ6, 1015, 20
Наибольшее длительно допустимое рабочее напряжение, кВ, не более1224
Искровой промежуток, мм40-6060-80
Импульсное разрядное напряжение, кВ, не более100100
Одноминутное переменное напряжение, кВ, не менее:
  • в сухом состоянии
  • под дождём
30
20
40
30
Гашение дуги тока двухфазного замыкания на землю:
  • действующее значение периодической составляющей при наибольшем рабочем напряжении, кА
  • амплитудное значение импульсного тока через разрядник, кА

1,2


3


1,2


3

Время отключения сопровождающего тока, мс, не более1010
Выдерживаемый импульсный ток длительностью до полуспада не менее 50 мкс, не менее 2-х воздействий, кА3030
Пропускная способность, Кл1,61,6
Масса, кг0,90,9

Разрядник мультикамерный РМКЭ-10-IV-УХЛ1/001

Фото  https://streamer.bitrix24.ru/~XuozU

Цена: 9 487,5 руб.

Разрядник предназначен для защиты воздушных линий электропередачи (ВЛ) классов напряжения 6, 10 кВ трехфазного переменного тока с неизолированными и защищенными проводами от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии. Разрядник устанавливается на ВЛ с любыми видами опор и изоляции, за исключением опорной изоляции, и рассчитан для эксплуатации в макроклиматичесих районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

Схема установки разрядника РМКЭ-10-IV-УХЛ1/001 на ВЛ — по 3 шт. на опору (по одному на каждую фазу).
Для ограничения набегающих с ВЛ волн перенапряжения и защиты подходов ВЛ к ПС от прямых ударов молнии разрядники устанавливаются комплектами из 3 штук на каждую опору на расстоянии до 200 м от подстанции (крайние 3-4 опоры).

Мультикамерная система — запатентованная разработка Стример, не имеющая аналогов в мире.
Преимущества разрядников на основе мультикамерной системы:

  • Не требуют обслуживания. Периодические испытания не требуются, достаточно визуального осмотра разрядников с земли один раз в год;
  • Применение МКС исключает возможность выхода разрядников из строя любых видов воздействия молнии (индуктированные перенапряжения, обратные перекрытия, прямые удары молнии) и, следовательно, затраты на его вынужденную замену и выполнение ремонтно-восстановительных работ;
  • Установка разрядников не требует специального заземления опор;
  • Антивандальное исполнение, препятствующее несанкционированному демонтажу разрядников с ВЛ;
  • Срок службы — не менее 40 лет, гарантийный срок — 5 лет.

Технические характеристики РМКЭ-10

Класс напряжения, кВ610
Наибольшее длительно допустимое рабочее напряжение, кВ, не более7,212
Искровой промежуток, мм50-70
Импульсное разрядное напряжение, кВ, не более110
Одноминутное переменное напряжение, кВ, не менее:
  • в сухом состоянии
  • под дождём

38
28

Наибольшее действующее значение ожидаемого тока КЗ, отключаемого разрядником, кА3,5
Время отключения сопровождающего тока, мс, не более10
Выдерживаемый импульсный ток длительностью до полуспада не менее 50 мкс, не менее 2-х воздействий, кА20
Пропускная способность, Кл2,4
Масса, кг1,2



Разрядник мультикамерный РМКЭ-10-IV-УХЛ1/001

Фото  https://streamer.bitrix24.ru/~XuozU

Цена: 9 487,5 руб.

Разрядник предназначен для защиты воздушных линий электропередачи (ВЛ) классов напряжения 6, 10 кВ трехфазного переменного тока с неизолированными и защищенными проводами от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии. Разрядник устанавливается на ВЛ с любыми видами опор и изоляции, за исключением опорной изоляции, и рассчитан для эксплуатации в макроклиматичесих районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

Схема установки разрядника РМКЭ-10-IV-УХЛ1/001 на ВЛ — по 3 шт. на опору (по одному на каждую фазу).
Для ограничения набегающих с ВЛ волн перенапряжения и защиты подходов ВЛ к ПС от прямых ударов молнии разрядники устанавливаются комплектами из 3 штук на каждую опору на расстоянии до 200 м от подстанции (крайние 3-4 опоры).

Мультикамерная система — запатентованная разработка Стример, не имеющая аналогов в мире.
Преимущества разрядников на основе мультикамерной системы:

  • Не требуют обслуживания. Периодические испытания не требуются, достаточно визуального осмотра разрядников с земли один раз в год;
  • Применение МКС исключает возможность выхода разрядников из строя любых видов воздействия молнии (индуктированные перенапряжения, обратные перекрытия, прямые удары молнии) и, следовательно, затраты на его вынужденную замену и выполнение ремонтно-восстановительных работ;
  • Установка разрядников не требует специального заземления опор;
  • Антивандальное исполнение, препятствующее несанкционированному демонтажу разрядников с ВЛ;
  • Срок службы — не менее 40 лет, гарантийный срок — 5 лет.

Технические характеристики РМКЭ-10

Класс напряжения, кВ610
Наибольшее длительно допустимое рабочее напряжение, кВ, не более7,212
Искровой промежуток, мм50-7050-70
Импульсное разрядное напряжение, кВ, не более110110
Одноминутное переменное напряжение, кВ, не менее:
  • в сухом состоянии
  • под дождём

38
28
38
28
Наибольшее действующее значение ожидаемого тока КЗ, отключаемого разрядником, кА3,53,5
Время отключения сопровождающего тока, мс, не более1010
Выдерживаемый импульсный ток длительностью до полуспада не менее 50 мкс, не менее 2-х воздействий, кА2020
Пропускная способность, Кл2,4
2,4
Масса, кг1,21,2



Разрядник мультикамерный РМКЭ-35-IV-УХЛ1

Фото  https://streamer.bitrix24.ru/~RTOCB

Цена по запросу

Разрядник предназначен для защиты воздушных линий электропередачи (ВЛ) класса напряжения 35 кВ трехфазного переменного тока с неизолированными и защищёнными проводами от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии. Разрядник устанавливается электрически параллельно защищаемому изолятору либо гирлянде изоляторов на опоры с подвесной и натяжной изоляцией. На опорах с натяжной изоляцией разрядник устанавливается в шлейф (при данном виде монтажа необходимо отдельно докупать изолятор с поддерживающей арматурой и при необходимости удлинять шлейф). Разрядник рассчитан для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

Схема установки разрядника РМКЭ-35-IV-УХЛ1 на ВЛ - по 3 шт. на опору (по одному на каждую фазу), если иное не предусмотрено проектом.
Для ограничения набегающих с ВЛ волн перенапряжения и защиты подходов ВЛ к ПС от прямых ударов молнии разрядники устанавливаются комплектами из 3 штук на каждую опору на расстоянии до 600 м от подстанции (крайние 3-4 опоры).

Мультикамерная система — запатентованная разработка Стример, не имеющая аналогов в мире.

Преимущества разрядников на основе мультикамерной системы:

  • Не требуют обслуживания. Периодические испытания не требуются, достаточно визуального осмотра разрядников с земли один раз в год;
  • Применение МКС исключает возможность выхода разрядников из строя любых видов воздействия молнии (индуктированные перенапряжения, обратные перекрытия, прямые удары молнии) и, следовательно, затраты на его вынужденную замену и выполнение ремонтно-восстановительных работ;
  • Установка разрядников не требует специального заземления опор;
  • Антивандальное исполнение, препятствующее несанкционированному демонтажу разрядников с ВЛ;
  • Срок службы — не менее 40 лет, гарантийный срок — 5 лет.

Технические характеристики РМКЭ-35-IV-УХЛ1

Класс напряжения, кВ35
Наибольшее длительно допустимое рабочее напряжение, кВ, не более40,5
Искровой промежуток, мм120-180
Импульсное разрядное напряжение при искровых промежутках:
  • при 120 мм, кВ, не более
  • при 180 мм, кВ, не более

190
230
Одноминутное переменное напряжение, кВ, не менее:
  • в сухом состоянии
  • под дождём
80
65

Наибольшее действующее значение ожидаемого тока КЗ, отключаемого разрядником, кА
3,5



Время отключения сопровождающего тока, мс, не более10
Выдерживаемый импульсный ток длительностью до полуспада не менее 50 мкс, не менее 2-х воздействий, кА20
Пропускная способность, Кл2,4
Масса, кг6,2

Гирлянда изоляторов-разрядников мультикамерных ГИРМК-35

Фото  https://streamer.bitrix24.ru/~AlnDX

Цена по запросу

Мультикамерные разрядники серии ГИРМК состоят из гирлянды изоляторов-разрядников мультикамерных ИРМК на основе тарельчатых стеклянных изоляторов U120AD. Гирлянда изоляторов-разрядников предназначены для крепления проводов ВЛ и для молниезащиты ВЛ трехфазного переменного тока классов напряжений 35 кВ с неизолированными и защищёнными проводами от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии. Гирлянда изоляторов-разрядников предназначены для установки на все типы опор. Гирлянда изоляторов-разрядников рассчитаны для эксплуатации на открытом воздухе в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

ГИРМК-35 устанавливается на опорах с подвесной изоляцией вместо стандартной гирлянды изоляторов и стыкуется со стандартной арматурой. На опорах с натяжной изоляцией ГИРМК-35 устанавливается в шлейф.

Количество изоляторов-разрядников ИРМК в гирлянде ГИРМК-35 выбирается исходя из степени загрязнения и иных факторов в месте установки устройств и определяется совместно с представителями завода-изготовителя на основании заполненного Опросного листа, но должно быть не менее трёх для класса напряжения 35 кВ.

Мультикамерная система — запатентованная разработка Стример, не имеющая аналогов в мире.
Преимущества разрядников на основе мультикамерной системы:

  • Не требуют обслуживания. Периодические испытания не требуются, достаточно визуального осмотра разрядников с земли один раз в год;
  • Применение МКС исключает возможность выхода разрядников из строя любых видов воздействия молнии (индуктированные перенапряжения, обратные перекрытия, прямые удары молнии) и, следовательно, затраты на его вынужденную замену и выполнение ремонтно-восстановительных работ;
  • Установка разрядников не требует специального заземления опор;
  • Антивандальное исполнение, препятствующее несанкционированному демонтажу разрядников с ВЛ;
  • Срок службы — не менее 40 лет, гарантийный срок — 5 лет.


Технические характеристики ГИРМК-35

Класс напряжения, кВ35
Наибольшее длительно допустимое рабочее напряжение, кВ, не более40,5
Импульсное разрядное напряжение при искровых промежутках:
  • при 120 мм, кВ, не более
  • при 180 мм, кВ, не более

270
270
Одноминутное переменное напряжение, кВ, не менее:
  • в сухом состоянии
  • под дождём
95
80

50%-ное разрядное переменное напряжение в загрязненном и увлажненном состоянии, кВ, не менее42
Наибольшее действующее значение ожидаемого тока КЗ, отключаемого разрядником, кА
3,5



Время отключения сопровождающего тока, мс, не более10
Выдерживаемый импульсный ток длительностью до полуспада не менее 50 мкс, не менее 2-х воздействий, кА20
Пропускная способность, Кл2,4
Уровень индустриальных радиопомех, дБ, не более54
Длина пути утечки, мм
N – число ИРМК в гирлянде
365хN
Масса, кг
N – число ИРМК в гирлянде
6,5хN

Гирлянда изоляторов-разрядников мультикамерных ГИРМК-110

Фото  https://streamer.bitrix24.ru/~aauWz

Цена по запросу

Мультикамерные разрядники серии ГИРМК состоят из гирлянды изоляторов-разрядников мультикамерных ИРМК на основе тарельчатых стеклянных изоляторов U120AD. Гирлянда изоляторов-разрядников предназначены для крепления проводов ВЛ и для молниезащиты ВЛ трехфазного переменного тока классов напряжений 110 кВ с неизолированными и защищёнными проводами от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии. Гирлянда изоляторов-разрядников предназначены для установки на все типы опор. Гирлянда изоляторов-разрядников рассчитаны для эксплуатации на открытом воздухе в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

ГИРМК-110 устанавливается на опорах с подвесной изоляцией вместо стандартной гирлянды изоляторов и стыкуется со стандартной арматурой. На опорах с натяжной изоляцией ГИРМК-110 устанавливается в шлейф. Количество изоляторов-разрядников ИРМК в гирлянде ГИРМК-110 выбирается исходя из степени загрязнения и иных факторов в месте установки устройств и определяется совместно с представителями завода-изготовителя на основании заполненного Опросного листа, но должно быть не менее семи для класса напряжения 110 кВ.

Мультикамерная система — запатентованная разработка Стример, не имеющая аналогов в мире.
Преимущества разрядников на основе мультикамерной системы:

  • Не требуют обслуживания. Периодические испытания не требуются, достаточно визуального осмотра разрядников с земли один раз в год;
  • Применение МКС исключает возможность выхода разрядников из строя любых видов воздействия молнии (индуктированные перенапряжения, обратные перекрытия, прямые удары молнии) и, следовательно, затраты на его вынужденную замену и выполнение ремонтно-восстановительных работ;
  • Установка разрядников не требует специального заземления опор;
  • Антивандальное исполнение, препятствующее несанкционированному демонтажу разрядников с ВЛ;
  • Срок службы — не менее 40 лет, гарантийный срок — 5 лет.

Технические характеристики ГИРМК-110

Класс напряжения, кВ110
Наибольшее длительно допустимое рабочее напряжение, кВ, не более73
Импульсное разрядное напряжение при искровых промежутках:
  • при 120 мм, кВ, не более
  • при 180 мм, кВ, не более

550
600
Одноминутное переменное напряжение, кВ, не менее:
  • в сухом состоянии
  • под дождём
200
200

50%-ное разрядное переменное напряжение в загрязненном и увлажненном состоянии, кВ, не менее110
Наибольшее действующее значение ожидаемого тока КЗ, отключаемого разрядником, кА
3,5



Время отключения сопровождающего тока, мс, не более10
Выдерживаемый импульсный ток длительностью до полуспада не менее 50 мкс, не менее 2-х воздействий, кА20
Пропускная способность, Кл2,4
Уровень индустриальных радиопомех, дБ, не более54
Длина пути утечки, мм
N – число ИРМК в гирлянде
365хN
Масса, кг
N – число ИРМК в гирлянде
6,5хN

Изолятор-разрядник мультикамерный ИРШФМК-10(20)-III(I)-УХЛ1

Фото  https://streamer.bitrix24.ru/~iBsoz

Цена по запросу

Изолятор-разрядник предназначен для крепления неизолированных и защищённых проводов воздушных линий электропередачи (ВЛ) классов напряжений 6-20 кВ трехфазного переменного тока, а также для молниезащиты ВЛ от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений. Изолятор-разрядник устанавливается на ВЛ с любыми видами опор со штыревой изоляцией и рассчитан для эксплуатации в макроклиматичесих районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

Схема установки изолятора-разрядника ИРШФМК-10(20)-III(I)-УХЛ1 на ВЛ — по одному изолятору-разряднику на опору с последовательным регулярным чередованием фаз.

Мультикамерная система — запатентованная разработка Стример, не имеющая аналогов в мире.
Преимущества разрядников на основе мультикамерной системы:

  • Не требуют обслуживания. Периодические испытания не требуются, достаточно визуального осмотра разрядников с земли один раз в год;
  • Применение МКС исключает возможность выхода разрядников из строя любых видов воздействия молнии (индуктированные перенапряжения, обратные перекрытия, прямые удары молнии) и, следовательно, затраты на его вынужденную замену и выполнение ремонтно-восстановительных работ;
  • Установка разрядников не требует специального заземления опор;
  • Антивандальное исполнение, препятствующее несанкционированному демонтажу разрядников с ВЛ;
  • Срок службы — не менее 40 лет, гарантийный срок — 5 лет .

Технические характеристики ИРШФМК

Класс напряжения, кВ6,1015, 20
Искровой промежуток, мм20-4040-60
Наибольшее длительно допустимое рабочее напряжение, кВ, не более1224
Импульсное разрядное напряжение, кВ, не более170190
Одноминутное переменное напряжение, кВ, не менее:
  • в сухом состоянии
  • под дождём
42
28
65
50

Уровень индустриальных радиопомех, дБ, не более5454
Гашение дуги тока двухфазного замыкания на землю:
  • действующее значение периодической составляющей при наибольшем рабочем напряжении, кА
  • амплитудное значение импульсного тока через разрядник, кА
1,2

3,0		1,2

3,0
Выдерживаемый импульсный ток длительностью до полуспада не менее 50 мкс, не менее 2-х воздействий, кА3030
Время отключения сопровождающего тока, мс, не более1010
Пропускная способность, Кл1,6
1,6
Масса, кг
4,0
4,0

Разрядник РДИП-10-IV- УХЛ1/001

Фотоhttps://streamer.bitrix24.ru/~rwnju

Цена по запросу

Разрядник предназначен для защиты воздушных линий электропередачи (ВЛ) напряжением 6, 10 кВ трехфазного переменного тока с неизолированными и защищенными проводами от индуктированных перенапряжений. Разрядник РДИП-10-IV-УХЛ1 устанавливается на ВЛ с неизолированными и защищенными проводами, с любыми видами опор и изоляции, и рассчитан для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).
Схема установки разрядника РДИП-10-IV-УХЛ1 на ВЛ - по одному разряднику на опору с последовательным регулярным чередованием фаз.

Разрядник РДИП-10-IV-УХЛ1 является разрядником первого поколения. Современной альтернативой данного устройства является разрядник мультикамерный второго поколения РМК-20-IV-УХЛ1, обладающий рядом технических и эксплуатационных преимуществ, таких как: уменьшенные габариты и вес, способность гасить большие токи КЗ (до 1,2 кА), расширенный диапазон рабочего напряжения, антивандальное исполнение, наличие Аттестации в ПАО "Россети".


Технические характеристики РДИП - 10

Класс напряжения, кВ6,10
Наибольшее длительно допустимое рабочее напряжение, кВ, 12
Искровой промежуток, мм20-40
Гашение дуги тока двухфазного замыкания на землю: действующее значение периодической составляющей при наибольшем рабочем напряжении, ВЛ ДО 12 кВ, кА

0,6
Выдерживаемый импульсный ток 8/20 мкс, кА, не менее40
Импульсное разрядное напряжение, кВ, не более120
Одноминутное переменное напряжение, кВ, не менее:
- в сухом состоянии
- под дождем		38
28
Импульсное напряжение, выдерживаемое внутренней изоляцией, кВ, не менее300
Длина перекрытия по изоляционной поверхности, мм, не менее360
Масса, кг
2,4

Разрядник РМК-10-IV-УХЛ1/021

Фотоhttps://streamer.bitrix24.ru/~p0KM4

Цена по запросу

Разрядник предназначен для защиты воздушных линий электропередачи напряжением до 10 кВ трехфазного переменного тока с неизолированными и защищенными проводами от индуктированных перенапряжений и их последствий. Разрядник устанавливается на ВЛ с любыми видами опор и изоляции, за исключением опорной изоляции, и рассчитан для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

Разрядник РМК-10-IV-УХЛ1/121/023Д

Фото https://streamer.bitrix24.ru/~3Xeuw

Цена по запросу

Разрядник предназначен для защиты воздушных линий электропередачи напряжением до 10 кВ трехфазного переменного тока с неизолированными и защищенными проводами от индуктированных перенапряжений и их последствий. Разрядник устанавливается на ВЛ с любыми видами опор и изоляции, за исключением опорной изоляции, и рассчитан для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

Быстро с1С-Битрикс
Сообщить о нарушении
